2、資源利用率低，DAS方式的存儲長期來看存儲空間無法充分利用，存在浪費。不同

的應用服務器面對的存儲數據量是不一致的，同時業務發展的狀況也決定這存儲數

據量的變化。因此，出現了部分應用對應的存儲空間不夠用，另一些卻有大量的存

儲空間閑置。



散，無法集中。



異構化嚴重，DAS方式使得企業在不同階段采購了不同型號不同廠商的存儲設備，設備

之間異構化現象嚴重，導致維護成本據高不下。

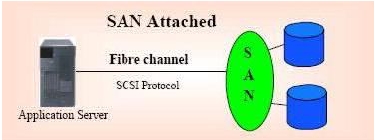

SAN：存儲區域網絡



什么是 SAN

SAN（Storage Aera Network ）存儲區域網絡，是一種通過網絡方式連接存儲設備和應

用服務器的存儲構架，這個網絡專用于主機和存儲設備之間的訪問。當有數據的存取需求時，

數據可以通過存儲區域網絡在服務器和后臺存儲設備之間高速傳輸。

SAN 的誤區

SAN的發展歷程較短，從90年代后期興起，由于當時以太網的帶寬有限，而FC協議在

當時就可以支持1Gb的帶寬，因此早期的SAN存儲系統多數由FC存儲設備構成，導致很多用

戶誤以為SAN就是光纖通道設備，其實SAN代表的是一種專用于存儲的網絡架構，與協議和

設備類型無關，隨著千兆以太網的普及和萬兆以太網的實現，人們對于SAN的理解將更為全

面。

SAN 的組成

SAN由服務器，后端存儲系統，SAN連接設備組成；

后端存儲系統由SAN控制器和磁盤系統構成，控制器是后端存儲系統的關鍵，它提供存

儲接入，數據操作及備份，數據共享、數據快照等數據安全管理，及系統管理等一系列功能。

后端存儲系統為SAN解決方案提供了存儲空間。使用磁盤陣列和RAID策略為數據提供

存儲空間和安全保護措施。

連接設備包括交換機，HBA卡和各種介質的連接線。

SAN的優點：

1、設備整合，多臺服務器可以通過存儲網絡同時訪問后端存儲系統，不必為每臺服務

器單獨購買存儲設備，降低存儲設備異構化程度，減輕維護工作量，降低維護費用；



2、數據集中，不同應用和服務器的數據實現了物理上的集中，空間調整和數據復制等

工作可以在一臺設備上完成，大大提高了存儲資源利用率；

3、高擴展性，存儲網絡架構使得服務器可以方便的接入現有SAN環境，較好的適應應

用變化的需求；

總體擁有成本低，存儲設備的整合和數據集中管理，大大降低了重復投資率和長期管理

維護成本；

FC SAN 的問題

1、兼容性差，F(xiàn)C協議發展時間短，開發和產品化的大廠商較少，而且廠商之間各自

遵循內部標準，導致不同廠商的FC產品之間兼容性和互操作差，即使同一廠商的

不同版本不同型號的FC產品也存在類似的問題；



2、成本高昂，F(xiàn)C SAN的成本包括先期設備成本和長期維護成本，由于FC協議在成熟

度和互聯性上無法與以太網相比，導致FC協議只能局限于存儲系統應用，無法實

現大規模推廣，這直接導致了FC產品價格的昂貴；同樣與FC-SAN相關的所有產品

都身價高昂，無論是備份軟件的FC-SAN模塊，甚至SCSI硬盤簡單更換連接口成為

FC硬盤，都要翻上幾倍的價錢；另外兼容性差也導致了用戶無法自己維護FC設備，

必須購買昂貴的廠商服務，如果用戶的環境中包括多種FC存儲設備，用戶每年花

在FC-SAN的系統保修服務的費用占當年采購成本的15%左右。如果再算上系統安

裝部署階段的專業服務費用支出，以5年計算，整個服務費用支出與系統采購達到

1:1！

3、擴展能力差，F(xiàn)C-SAN高昂的成本和協議封閉，使得產品的開發、升級、擴容代價

高昂。從2000年以來，存儲市場中最大的中端部分就一直5年不變地維持著前端兩

個存儲控制器，后端兩個（最多四個）光纖環路的結構。不僅產品本身無法進行性

能和處理能力擴展，產品型號向上的升級付出的代價幾乎相當于購買一套新的設備；

4、異構化嚴重，各廠商按照自有標準開發各種功能，如快照、復制、鏡像等，導致不

同廠商存儲設備之間功能無法互通，結果又出現的DAS方式的各種問題，重復投資、

難以管理的局面

SAN的出現，從根本上是要建立一個開放、高性能、高可靠、高可擴展性的存儲資源平

臺，從而能夠應對快速的業務變化和數據增長，然而以上問題使得用戶使用網絡存儲的目標

產生了嚴重的偏離，很多用戶甚至開始質疑為什么要放棄DAS而使用昂貴復雜的FC-SAN。

IP SAN

IP網絡是一個開放，高性能，高可擴展，可靠性高的網絡平臺。

1、IP網是國際互連網，企業內部網絡的主要形式。經過多年發展，IP網絡實現了最高

的可管理性和互操作性。

2、TCP/IP協議彈性強，適應網絡的各種變化，無需停止服務即可實網絡變更。

3、不同廠家的IP網設備兼容性好。網絡設備采購成本低廉

4、以太網知識普及，以太網多年的發展培養了無數的網絡管理人員。

IP SAN的基本想法是通過高速以太網絡連接服務器和后端存儲系統。將SCSI指令和數

據塊經過高速以太網傳輸，繼承以太網的優點，實現建立一個開放、高性能、高可靠性，高

可擴展的存儲資源平臺。

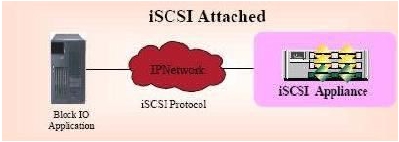

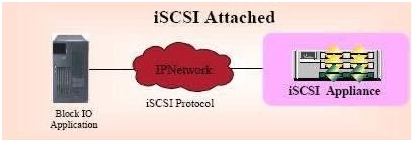

IP SAN





將數據塊和SCSI指令通過TCP/IP協議承載，通過千兆/萬兆專用的以太網絡連接應用服

務器和存儲設備，這樣的解決方案稱為IP SAN。

IP SAN遵循IETF的iSCSI標準，通過以太網實現對存儲空間的塊級訪問，由于早先以太

網速度，數據安全性以及系統級高容錯要求等問題，這一標準經歷了三年的認證過程，在包

括IBM、HP、SUN、COMPAQ、DELL、Intel、Microsoft、EMC、HDS、Brocade等眾多家

廠商的努力，和萬兆/千兆以太網10GBit Ethernet支撐下，IP SAN/iSCSI已解決了網絡瓶頸，

數據安全和容錯等問題，進入了實用階段。

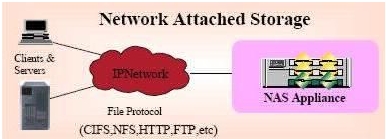

NAS：網絡附加存儲

NAS（Network Attached Storage—網絡附加存儲），是一種文件共享服務。擁有自己的

文件系統，通過NFS或CIFS對外提供文件訪問服務。

NAS包括存儲器件（例如硬盤驅動器陣列、CD或DVD驅動器、磁帶驅動器或可移動

的存儲介質）和專用服務器。專用服務器上裝有專門的操作系統，通常是簡化的unix/linux

操作系統，或者是一個特殊的win2000內核。它為文件系統管理和訪問做了專門的優化。專

用服務器利用NFS或CIFS，充當遠程文件服務器，對外提供文件級的訪問。

NAS的優點：

1、NAS可以即插即用。

2、NAS通過TCP/IP網絡連接到應用服務器，因此可以基于已有的企業網絡方便連接。

3、專用的操作系統支持不同的文件系統，提供不同操作系統的文件共享。

4、經過優化的文件系統提高了文件的訪問效率，也支持相應的網絡協議。即使應用服

務器不再工作了，仍然可以讀出數據。

NAS的缺點 ：

1、NAS設備與客戶機通過企業網進行連接，因此數據備份或存儲過程中會占用網絡的

帶寬。這必然會影響企業內部網絡上的其他網絡應用。共用網絡帶寬成為限制NAS性能的主

要問題。

2、NAS的可擴展性受到設備大小的限制。增加另一臺NAS設備非常容易，但是要想將

兩個NAS設備的存儲空間無縫合并并不容易，因?yàn)镹AS設備通常具有獨特的網絡標識符，存

儲空間的擴大上有限。

3、NAS訪問需要經過文件系統格式轉換，所以是以文件一級來訪問。不適和Block級的

應用，尤其是要求使用裸設備的數據庫系統。



SAN 和 NAS

SAN和NAS經常被視為兩種競爭技術，實際上，二者能夠很好地相互補充，以提供對

不同類型數據的訪問。SAN針對海量、面向數據塊的數據傳輸，而NAS則提供文件級的數

據訪問和共享服務。

盡管這兩種技術類似，但嚴格意義上講NAS其實只是一種文件服務。

NAS和SAN不僅各有應用場合，也相互結合，許多SAN部署于NAS后臺，為NAS設備

提供高性能海量存儲空間。

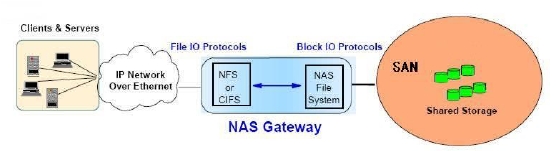

NAS和SAN結合中出現了NAS網關這個部件。NAS網關主要由專為提供文件服務而優

化的操作系統和相關硬件組成，可以看作是一個專門的文件管理器。NAS網關連接到后端

上的SAN上，使的SAN的大容量存儲空間可以為NAS所用。因此，NAS網關后面的存儲空

間可以根據環境的需求擴展到非常大的容量。

“NAS網關”方案主要是在NAS一端增加了可與SAN相連的“接口”，系統對外只有一

個用戶接口。



NAS網關系統雖然在一定程度上解決了NAS與SAN系統的存儲設備級的共享問題，但在

文件級的共享問題上卻與傳統的NAS系統遇到了同樣的可擴展性問題。當一個文件系統負載

很大時，NAS網關很可能成為系統的瓶頸。
