SCSI

SCSI是小型計算機系統接口（Small Computer System Interface）的簡稱，于1979首次提

出，是為小型機研制的一種接口技術，現在已完全普及到了小型機，高低端服務器以及普通

PC上。

SCSI可以劃分為SCSI-1、SCSI-2、SCSI-3，最新的為SCSI-3，也是目前應用最廣泛的

SCSI版本。

1、SCSI-1：1979年提出，支持同步和異步SCSI外圍設備；支持7臺8位的外圍設備，最

大數據傳輸速度為5MB/s。

2、SCSI-2：1992年提出，也稱為Fast SCSI，數據傳輸率提高到20MB/s。

3、SCSI-3：1995年提出，Ultra SCSI（Fast-20）。Ultra 2 SCSI（Fast-40）出現于1997年，

最高傳輸速率可達80MB/s。1998年9月，Ultra 3 SCSI（Utra 160 SCSI）正式發布，最高數據

傳輸率為160MB/s。Ultra 320 SCSI的最高數據傳輸率已經達到了320MB/s。

4．最大同步傳輸速度達到640MB/s的Ultra 640 SCSI（時鐘頻率為160MHz加雙倍數據速率，2003年，是目前最新的SCSI標準）

FC（光纖通道）

FC光纖通道：用于計算機設備之間數據傳輸，傳輸率達到2G（將來會達到4G）。光纖

通道用于服務器共享存儲設備的連接，存儲控制器和驅動器之間的內部連接

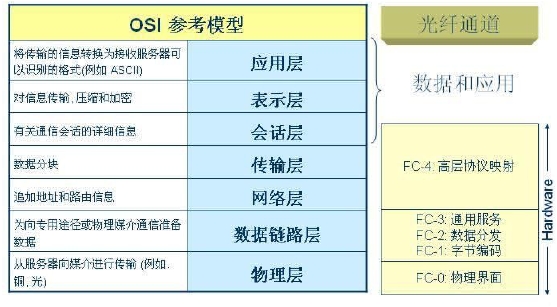

協議基本架構：

FC-4 Upper Layer Protocol:SCSI,HIPPI,SBCCS,802.2,ATM,VI,IP

FC-3 common service

FC-2 Framing Protocol /Flow Control

FC-1 Encode/Decode

FC-0 Media:Optical or copper,100MB/sec to 1.062GB/sec

協議層說明：

FC-0：物理層，定制了不同介質，傳輸距離，信號機制標準，也定義了光纖和銅線接口

以及電纜指標

FC-1：定義編碼和解碼的標準

FC-2：定義了幀、流控制、和服務質量等

FC-3：定義了常用服務，如數據加密和壓縮

FC-4：協議映射層，定義了光纖通道和上層應用之間的接口，上層應用比如：串行

SCSI 協 議，HBA 的驅動提供了FC-4 的接口函數，F(xiàn)C-4 支持多協議，如：FCP-SCSI,

FC-IP,FC-VI

協議簡介：

FCP-SCSI：
FCP-SCSI:是將SCSI并行接口轉化為串行接口方式的協議，應用于存儲系統和服務器之

間的數據傳輸。新的ANSI T10 標準，支持SAN 上存儲系統之間通過數據遷移應用來直接

移動數據。 FCP-SCSI 提供200MB/s（全雙工獨占帶寬）的傳輸速率，每連接最遠達10 公

里，最大16000000 個節點。FCP-SCSI 使用幀傳輸取代塊傳輸。幀傳輸以大數據流傳輸方

式傳輸短的小的事務數據。

iSCSI

iSCSI（互聯網小型計算機系統接口）是一種在TCP/IP上進行數據塊傳輸?shù)臉?biāo)準。它是

由Cisco和IBM兩家發起的，并且得到了各大存儲廠商的大力支持。iSCSI可以實現在IP網絡

上運行SCSI協議，使其能夠在諸如高速千兆以太網上進行快速的數據存取備份操作。

iSCSI標準在2003年2月11日由IETF（互聯網工程任務組）認證通過。iSCSI繼承了兩大

最傳統技術：SCSI和TCP/IP協議。這為iSCSI的發展奠定了堅實的基礎。

基于iSCSI的存儲系統只需要不多的投資便可實現SAN存儲功能，甚至直接利用現有的

TCP/IP網絡。相對于以往的網絡存儲技術，它解決了開放性、容量、傳輸速度、兼容性、安

全性等問題，其優越的性能使其備受始關注與青睞。

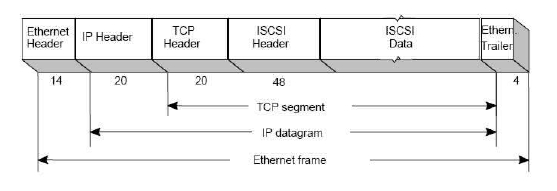

iSCSI的數據包結構：

工作流程：

iSCSI系統由SCSI適配器發送一個SCSI命令。

命令封裝到TCP/IP包中并送入到以太網絡。

接收方從TCP/IP包中抽取SCSI命令并執行相關操作。

把返回的SCSI命令和數據封裝到TCP/IP包中，將它們發回到發送方。

系統提取出數據或命令，并把它們傳回SCSI子系統。

安全性描述：

iSCSI協議本身提供了QoS及安全特性。

可以限制initiator僅向target列表中的目標發登錄請求，再由target確認并返回響應，之后

才允許通信；

通過IPSec將數據包加密之后傳輸，包括數據完整性、確定性及機密性檢測等；

　iSCSI的優勢

（1）廣泛分布的以太網為iSCSI的部署提供了基礎。

（2）千兆/萬兆以太網的普及為iSCSI提供了更大的運行帶寬。

（3）以太網知識的普及為基于iSCSI技術的存儲技術提供了大量的管理人才。

（4）由于基于TCP/IP網絡，完全解決數據遠程復制（Data Replication）及災難恢復

（Disaster Recover）等傳輸距離上的難題。

（5）得益于以太網設備的價格優勢和TCP/IP網絡的開放性和便利的管理性，設備擴充和應

用調整的成本付出小。

iSCSI 與光纖通道的比較

從傳輸層看，光纖通道的傳輸采用其FC協議，iSCSI采用TCP/IP協議。

FC協議與現有的以太網是完全異構的，兩者不能相互接駁。因此光纖通道是具有封閉

性的，而且不僅與現有的企業內部網絡（以太網）接入，也與其他不同廠商的光纖通道網絡

接入（由于廠家對FC標準的理解的異樣，F(xiàn)C設備的兼容性是一個巨大的難題）。因此，對于

以后存儲網絡的擴展由于兼容性的問題而成為了難題。而且，F(xiàn)C協議由于其協議特性，網

絡建完后，加入新的存儲子網時，必須要重新配置整個網絡，這也是FC網絡擴展的障礙。

iSCSI基于的TCP/IP協議，它本身就運行于以太網之上，因此可以和現有的企業內部以

太網無縫結合。TCP/IP網絡設備之間的兼容性已經無需討論，迅猛發展的internent網上運行

著全球無數家網絡設備廠商提供的網絡設備，這是一個最好的佐證。

從網絡管理的角度看，運行FC協議的光網絡，其技術難度相當之大。其管理采用了專

有的軟件，因此需要專門的管理人員，且其培訓費用高昂。TCP/IP網絡的知識通過這些年的

普及，已有大量的網絡管理人才，并且，由于支持TCP/IP的設備對協議的支持一致性好，即

使是不同廠家的設備，其網絡管理方法也是基本一致的。

FC運行于光網絡之上，其速度是非常快的，現在已經達到了2G的帶寬，這也是它的主

要優勢所在。下一代的FC標準正在制定當中，其速度可以達到4G，

今天的千兆以太網已經在普及當中，這也是基于TCP/IP的iSCSI協議進入實用的保證。

得益于優秀的設計，以太網從誕生到現在，遍及了所有有網絡的地方，到現在依然表現出非

凡的生命力，在全球無數網絡廠商的共同努力下，以太網的速度穩步提升，千兆網絡已經實

際應用，萬兆網絡呼之欲出，以太網的主要部件交換機路由器均已有萬兆級別的產品。隨著

產品的不斷豐富，以及設備廠商間的劇烈競爭，其建設成本在不斷下降，萬兆網絡的普及已

日益臨近。當iSCSI以10Gb的高速傳輸數據時，基于iSCSI協議的存儲技術將無可爭議的成為

網絡存儲的王者。
